BZD介紹什么是高頻電子變壓器?

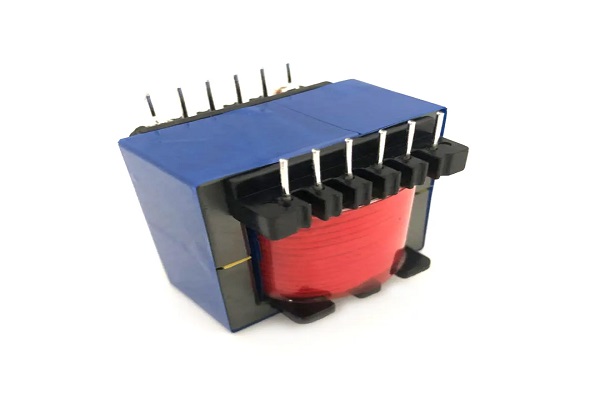

來源：小編 作者：小編 瀏覽 次 時間：2022-03-12什么是高頻電子變壓器?有一個準確的定義，就是工作頻率高的電子變壓器，一般工作頻率高于20kHz，就是高頻。
首先，弄清什么是變壓器?以電磁感應原理工作的變壓器，是指在線圈原邊繞組加交變電壓，產生交變磁通，在副邊繞組感生輸出電壓，從而起到傳輸能量，變換電壓(或信號)，電氣絕緣隔離的作用。
要產生電磁感應，原邊繞組必須加交變電壓，不可能有直流電壓作工作電源的變壓器。那種把直流電壓作工作電源的說法，是把直流變交流的逆變器，或者變頻電源包括在變壓器的范圍內的一種誤解。
只要有電磁感應存在，變壓器就可以工作，而不一定要有磁芯，例如，工作頻率為MHz級的電子變壓器，就是由印刷電路板制作的空心變壓器。那種把高頻電子變壓器說成是“用在具有變頻電路中的磁性變壓器件”的說法，屬于既把變頻電路包括在變壓器范圍內，又認為變壓器一定要有磁芯的雙重誤解。
變壓器不論工作頻率高低，都是通過電磁感應來傳輸能量的。傳輸能量的大小，與變壓器所用的材料、結構、尺寸和工作頻率有關。如果傳輸的能量為定值，工作頻率高，在一定時間內傳輸能量的次數多，每一次傳輸的能量可以少，則變壓器用的材料少，結構尺寸小。那種認為變壓器傳輸能量有限，要用高頻來增加傳輸能量的說法，是一種本末倒置的誤解。用脈寬調制(PWM)方式改變變壓器傳輸能量和電壓大小，只是一種外加控制方法，不單高頻變壓器可以用，低頻變壓器也可以用。那種認為有PWM控制后，高頻變壓器和低頻變壓器傳輸能量方式有差異，高頻變壓器和低頻變壓器改變電壓的方式有差異的說法，也是一種誤解。
其次，弄清什么是電子變壓器?電子變壓器是在電子電路和電子設備中使用的變壓器。如果把范圍擴大一些，包括所有電子電路和電子設備中使用的變壓器、電感器、互感器等電磁元件。電子并不只限于功率電子(國內更通用的術語是電力電子)，還包括工業電子、信息電子、無線電子和微電子，電子變壓器雖然區別于電力變壓器，但是并不區別于射頻信號變壓器，也不只限于“開關功率變換器電路中的功率變壓器”。功率變壓器只是電子變壓器中的一種。如果把電子變壓器只看成功率變壓器，難免會畫地為牢。
再其次，弄清什么是高頻電子變壓器?現在，對電子變壓器工作頻率的高、中、低劃分有一個通行的說法，即工作頻率50Hz或60Hz叫工頻，或者在它以下的叫低頻;60Hz至20kHz叫中頻，400Hz是中頻，而不是工頻;20kHz以上叫高頻。為什么選20kHz為界限?因為，20kHz是聲頻上限，超過它就聽不見可聞噪聲。所以，工作頻率超過20kHz，從20kHz起到MHz級、GHz級是高頻。那種把“應用頻率范圍從幾十kHz到幾兆kHz的”電子變壓器的提法，有兩個誤解：一個是20kHz，不同于幾十kHz。一個是幾GHz，不是幾兆kHz。工作頻率幾GHz的開關功率變換電路中的功率變壓器。
高頻變壓器中還可以劃分成較高頻(20kHz～ 50kHz)、中高頻(50kHz～200kHz)、高頻(200kHz～1MHz)、超高頻(1MHz以上)，但都屬于高頻，并不因為適用的功率不同，而對高頻有不同的理解。那種對不同功率下，高頻有不同范圍的說法，是一種誤解。
